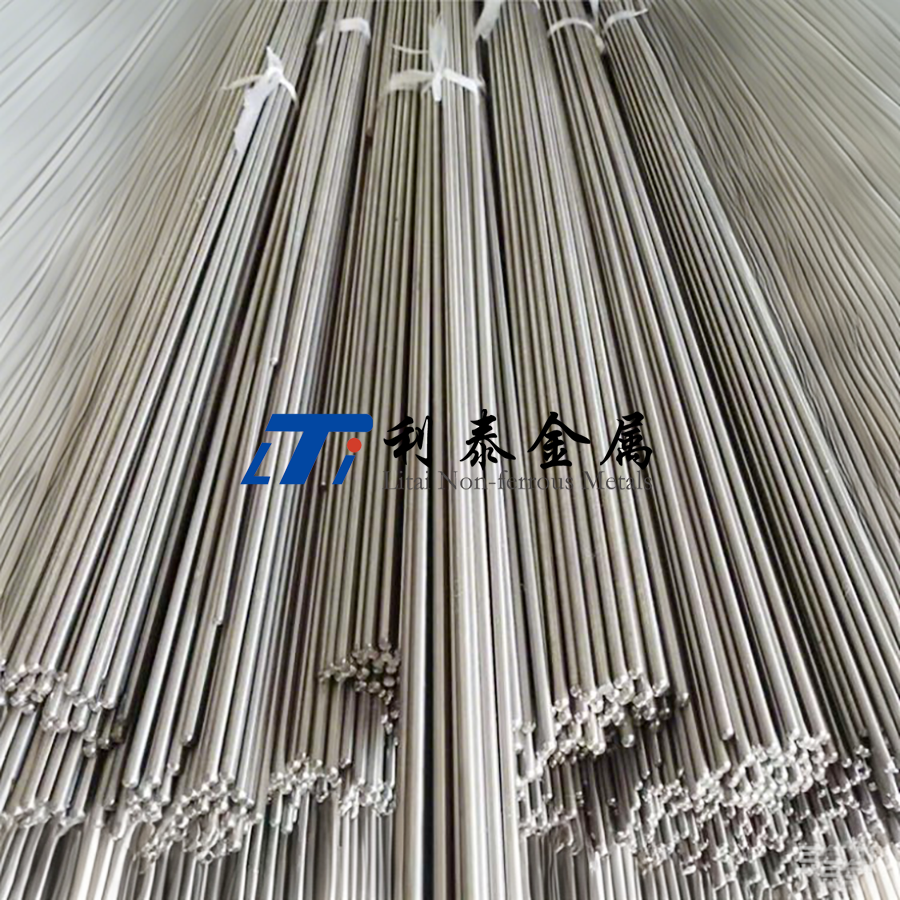

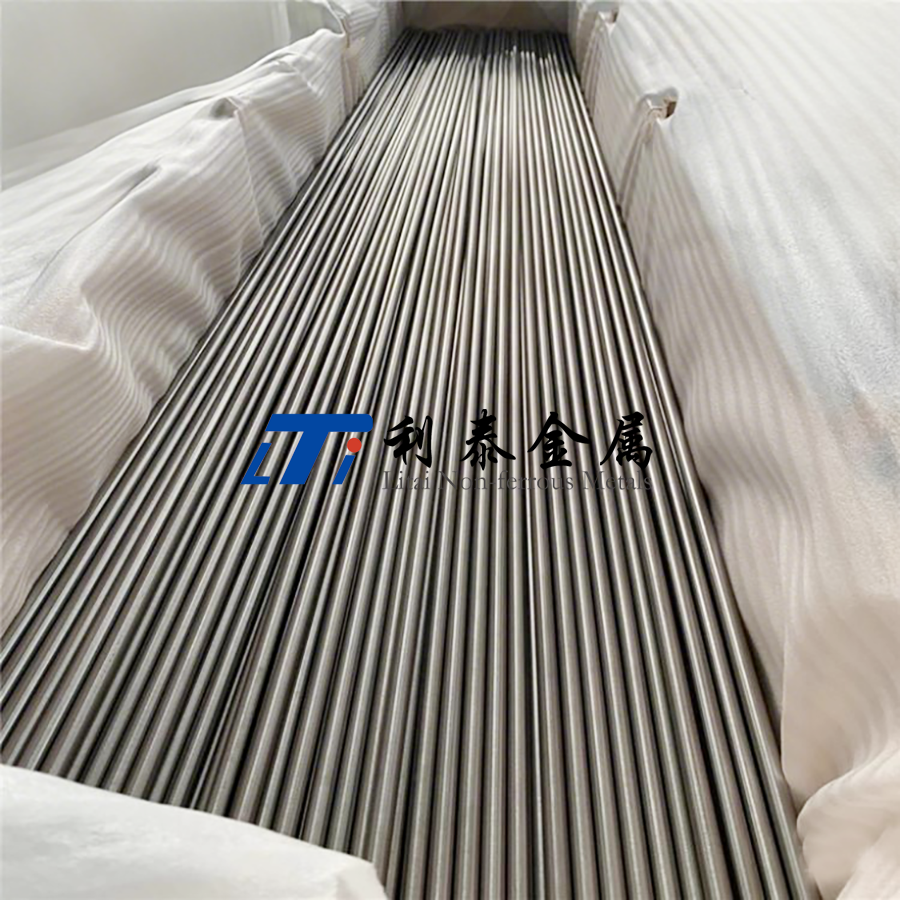

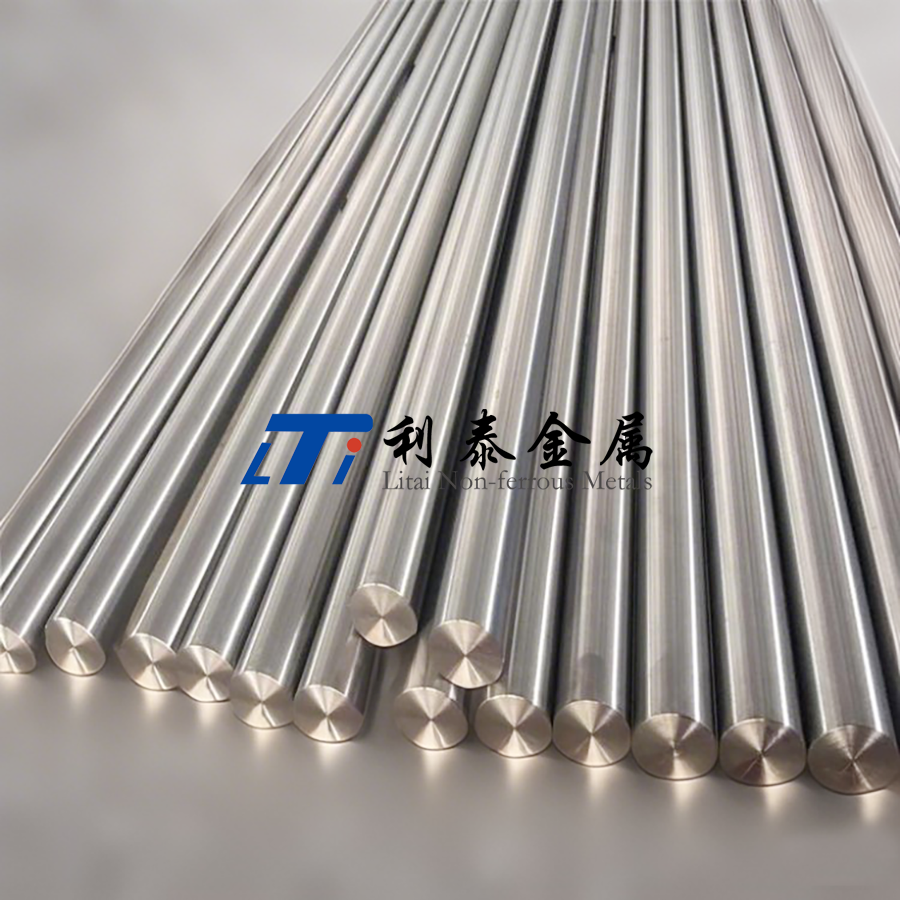

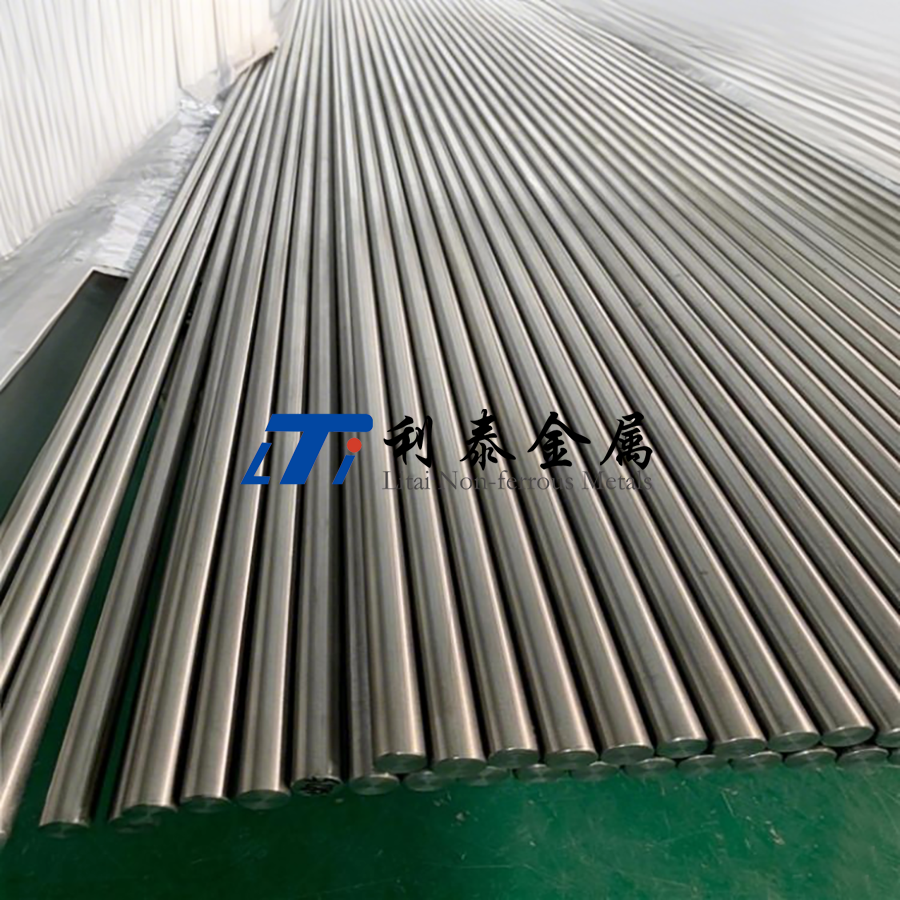

海洋工程用TA9鈦棒

詳細(xì)描述

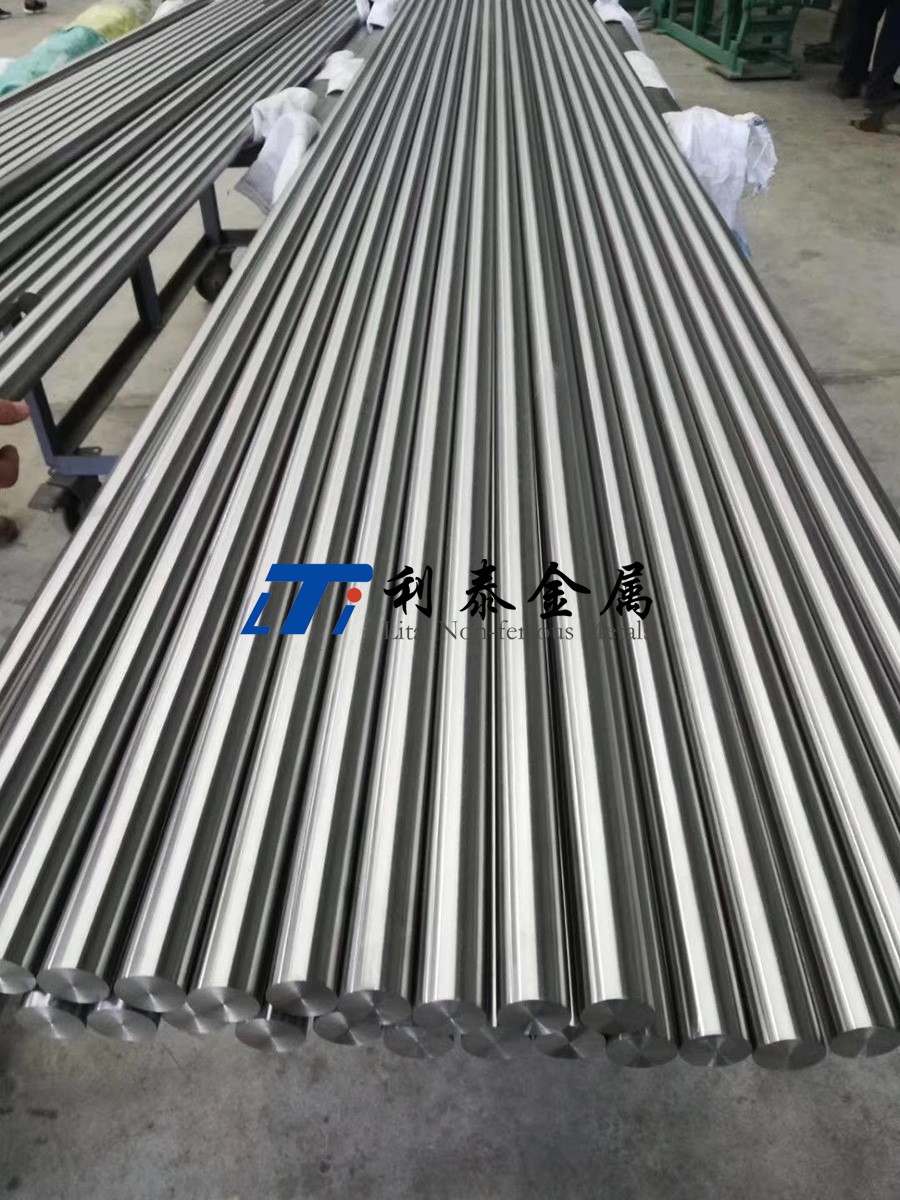

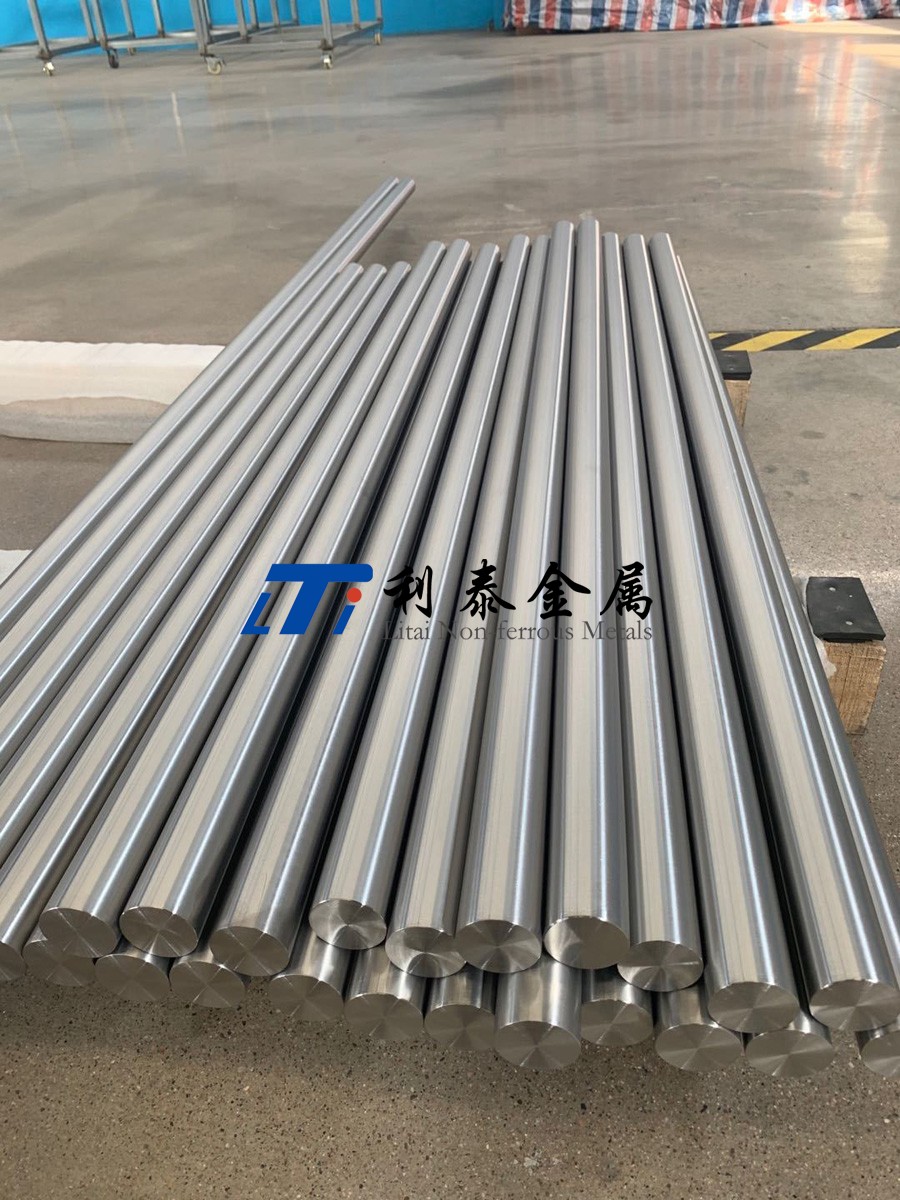

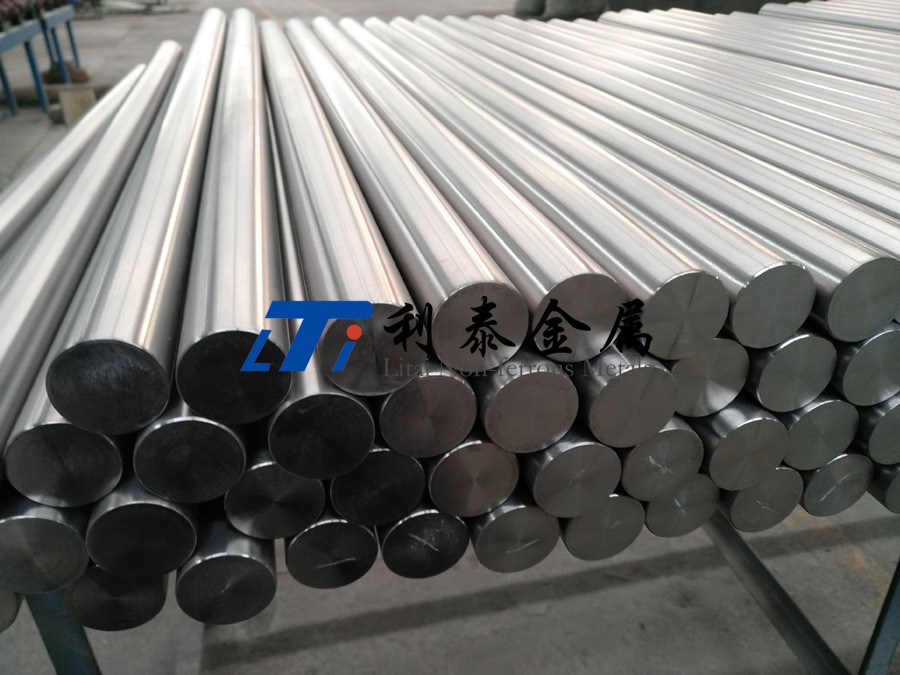

TA9鈦合金是一種含有少量鈀（Pd）的α型鈦合金，以其優(yōu)異的耐腐蝕性能著稱，尤其在還原性酸性環(huán)境中表現(xiàn)突出。利泰金屬TA9鈦棒的詳細(xì)介紹，整理如下：

1. 成分與標(biāo)準(zhǔn)

主要成分：鈦（Ti）為基礎(chǔ)，添加約0.12%~0.25%的鈀（Pd），微量雜質(zhì)如鐵（Fe）、氧（O）等需嚴(yán)格控制。

對應(yīng)牌號：

美國ASTM：Grade 7（Ti-0.15Pd）

中國GB/T：TA9

標(biāo)準(zhǔn)規(guī)范：ASTM B348（鈦及鈦合金棒材）、ASTM B381（鍛件）等。

2. 性能特點(diǎn)

耐腐蝕性：

在氧化性和還原性酸（如鹽酸、硫酸）中表現(xiàn)極佳，尤其在含氯離子（Cl?）環(huán)境中（如海水、鹽水）耐點(diǎn)蝕和縫隙腐蝕能力顯著優(yōu)于純鈦（如TA2）。

鈀的添加提升了抗高溫腐蝕能力，適用溫度范圍可達(dá)300℃以上。

機(jī)械性能：

抗拉強(qiáng)度：≥345 MPa（退火態(tài)）

屈服強(qiáng)度：≥275 MPa

延伸率：≥20%

與純鈦（TA2）相近，但耐腐蝕性更優(yōu)。

加工性能：

冷成型性良好，但加工硬化傾向較強(qiáng)，需中間退火處理。

可焊性優(yōu)異，適用TIG、等離子焊等方法，需嚴(yán)格惰性氣體保護(hù)（如氬氣）。

3. 主要應(yīng)用領(lǐng)域

化工行業(yè)：反應(yīng)釜、換熱器、管道系統(tǒng)（尤其鹽酸、硫酸環(huán)境）。

海洋工程：海水淡化設(shè)備、船舶部件、海底管道。

能源環(huán)保：煙氣脫硫（FGD）系統(tǒng)、核廢料容器。

醫(yī)療領(lǐng)域：耐腐蝕植入器械（需通過生物相容性認(rèn)證）。

4. 加工與處理注意事項(xiàng)

切削加工：

低切削速度、高進(jìn)給量，使用硬質(zhì)合金或金剛石刀具。

推薦含氯切削液，但加工后需徹底清洗以避免應(yīng)力腐蝕。

焊接：

焊前清理油污及氧化層，采用高純度氬氣保護(hù)（純度≥99.99%）。

焊后建議酸洗（HNO3+HF溶液）恢復(fù)耐蝕性。

熱處理：

通常以退火態(tài)供應(yīng)（650~760℃退火），消除冷加工應(yīng)力。

5. 與其他鈦合金對比

6. 選型建議

優(yōu)先選擇TA9的場景：

長期接觸還原性酸（如10%鹽酸）。

高溫含Cl?環(huán)境（如地?zé)崃黧w）。

設(shè)備壽命周期要求長，維護(hù)困難的情況。

替代方案：若預(yù)算有限且腐蝕環(huán)境較溫和，可考慮TA2或表面鍍鈀處理。

7. 市場與成本

因含鈀，TA9價格顯著高于純鈦（約2~3倍），但長期使用可降低維護(hù)和更換成本。

采購時需關(guān)注鈀含量是否符合標(biāo)準(zhǔn)，劣質(zhì)產(chǎn)品可能減少Pd比例影響性能。

通過以上分析，TA9鈦棒是苛刻腐蝕環(huán)境下的理想選擇，尤其適用于化工和海洋工程領(lǐng)域，但其成本較高，需根據(jù)具體需求權(quán)衡性價比。
