TA15鈦合金板材的實測力學(xué)性能

1、TA15中強度鈦合金

TA15鈦合金對應(yīng)俄羅斯牌號BT20，其名義成分為Ti-6.5Al-2Zr-1Mo-1V，是蘇聯(lián)于1964年研制成功的鈦合金。與TA11(Ti-8Al-1Mo-1V)相比，TA15以2Zr取代TA11中的2Al，降低了Al當(dāng)量，改善了熱穩(wěn)定性和熱鹽應(yīng)力腐蝕傾向等使用性能。其主要的強化機制是通過α穩(wěn)定元素Al的固溶強化。加入中性元素Zr和β穩(wěn)定元素Mo和Ⅴ，可以改善工藝性能。該合金的Al當(dāng)量為 6.58%，Mo當(dāng)量為2.46%，屬于高Al當(dāng)量的近α型鈦合金，所以它既具有α型鈦合金良好的熱強性和可焊性，又具有接近于α-β型鈦合金的工藝塑性。在退火狀態(tài)以α相固溶體為基體，含少量的β相(5%~7%)。TA15鈦板具有中等的室溫和高溫強度、良好的熱穩(wěn)定性和焊接性能，比TC4鈦合金有更高的室溫、高溫強度和焊接性能。

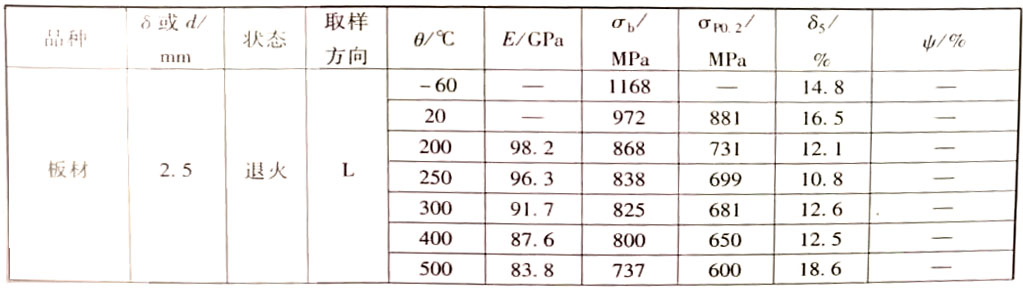

表1 TA15鈦合金板材的實測力學(xué)性能
