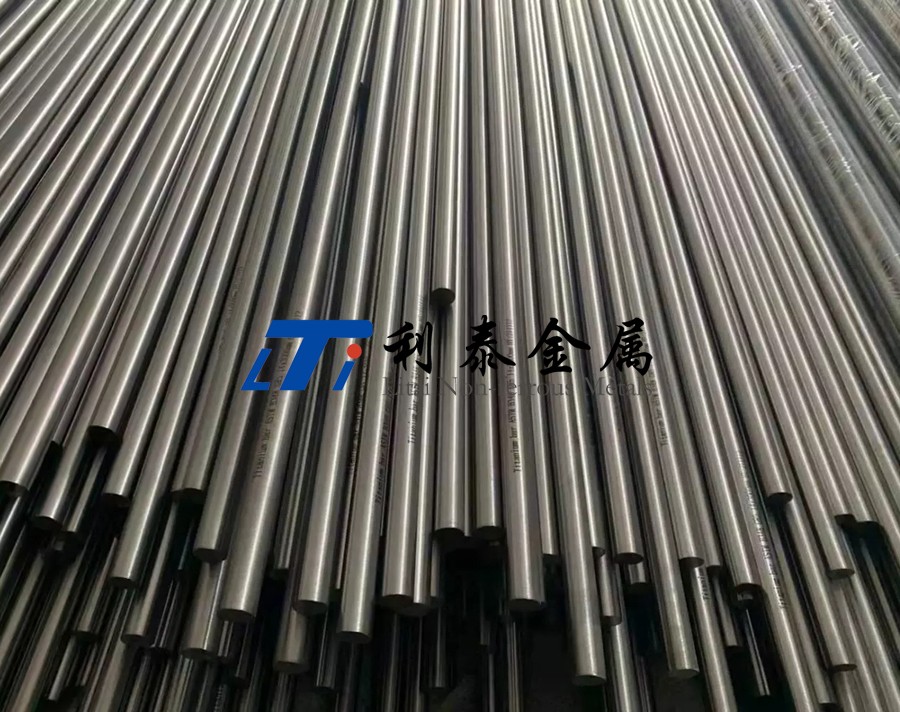

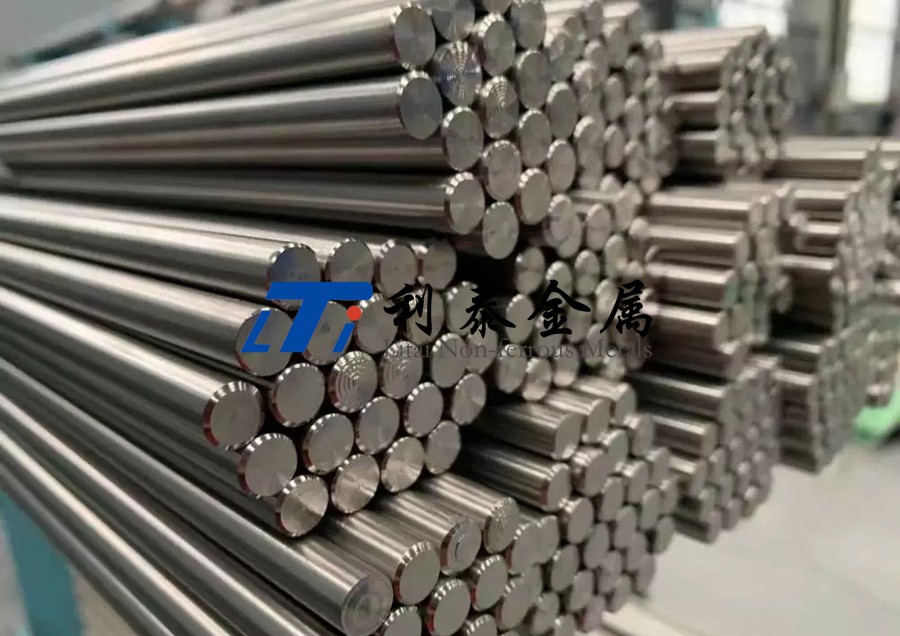

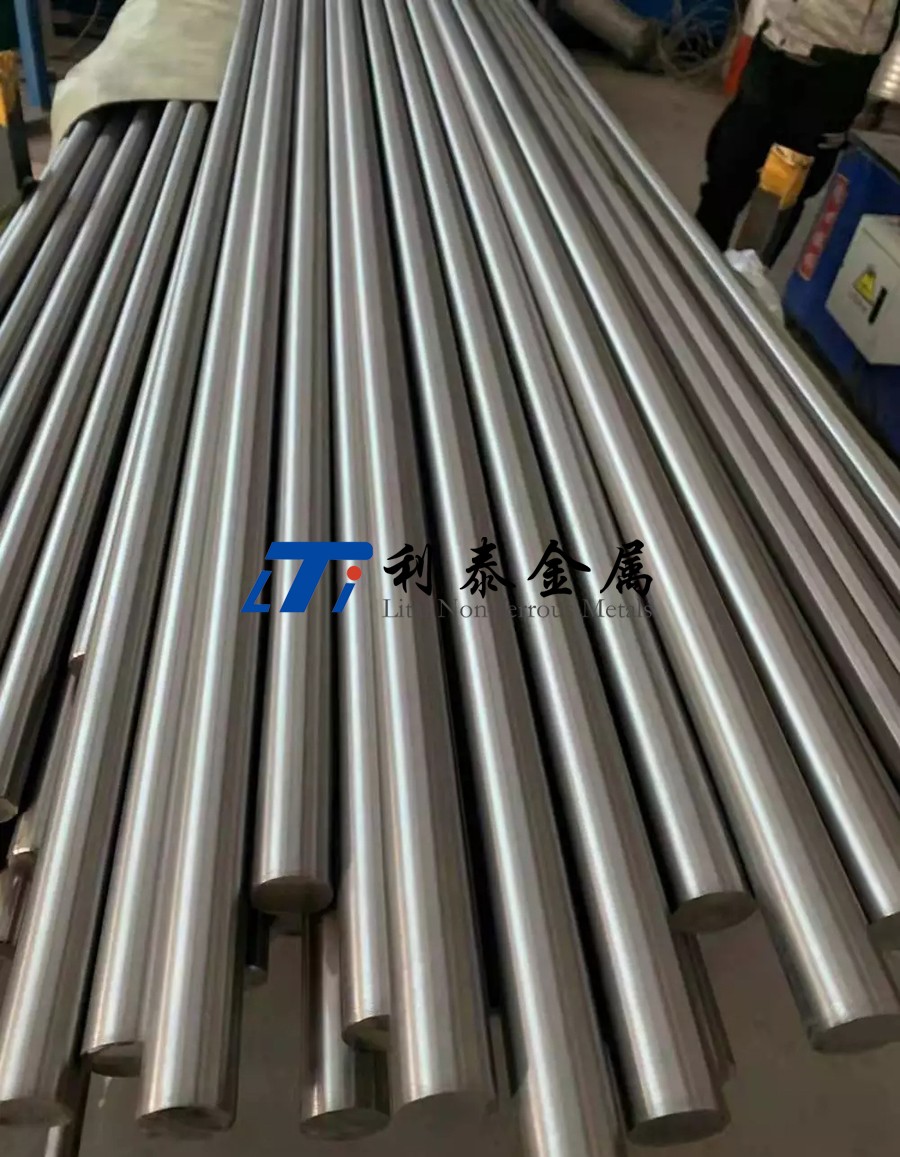

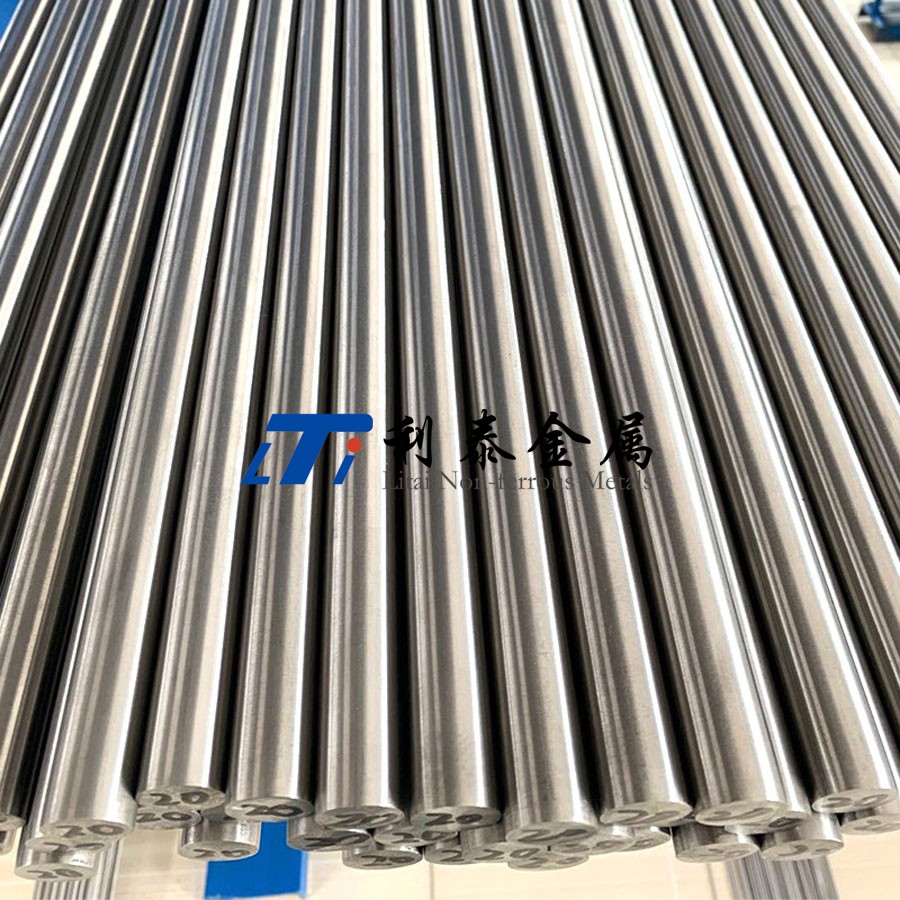

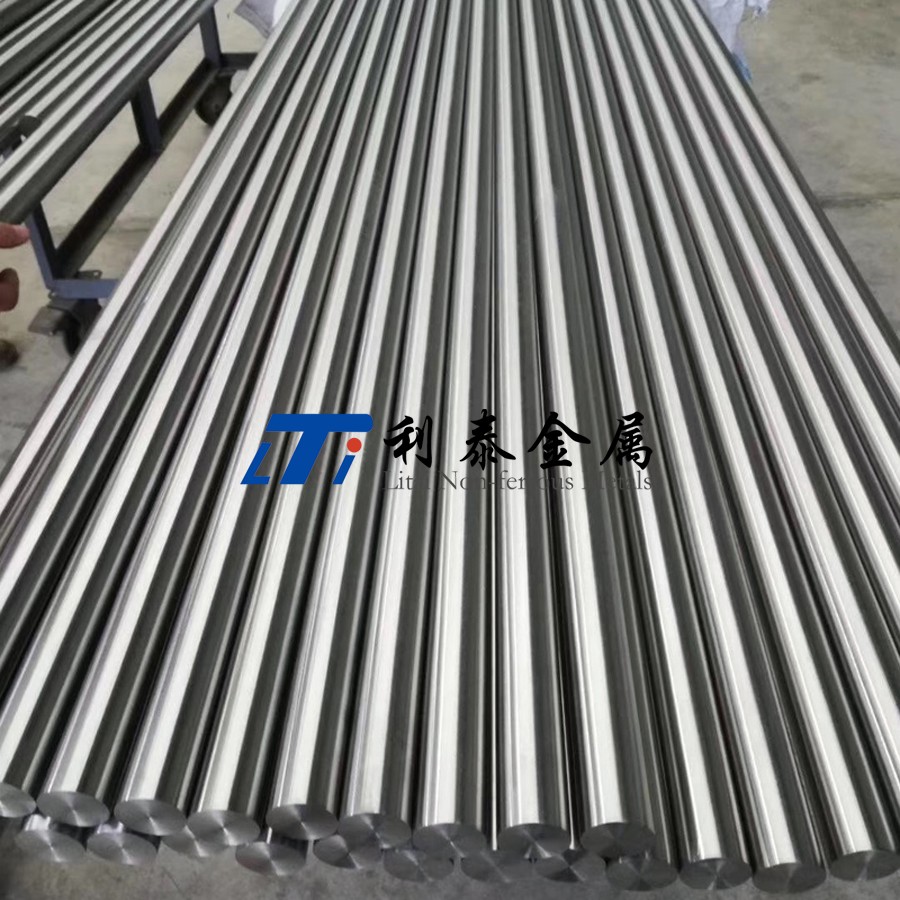

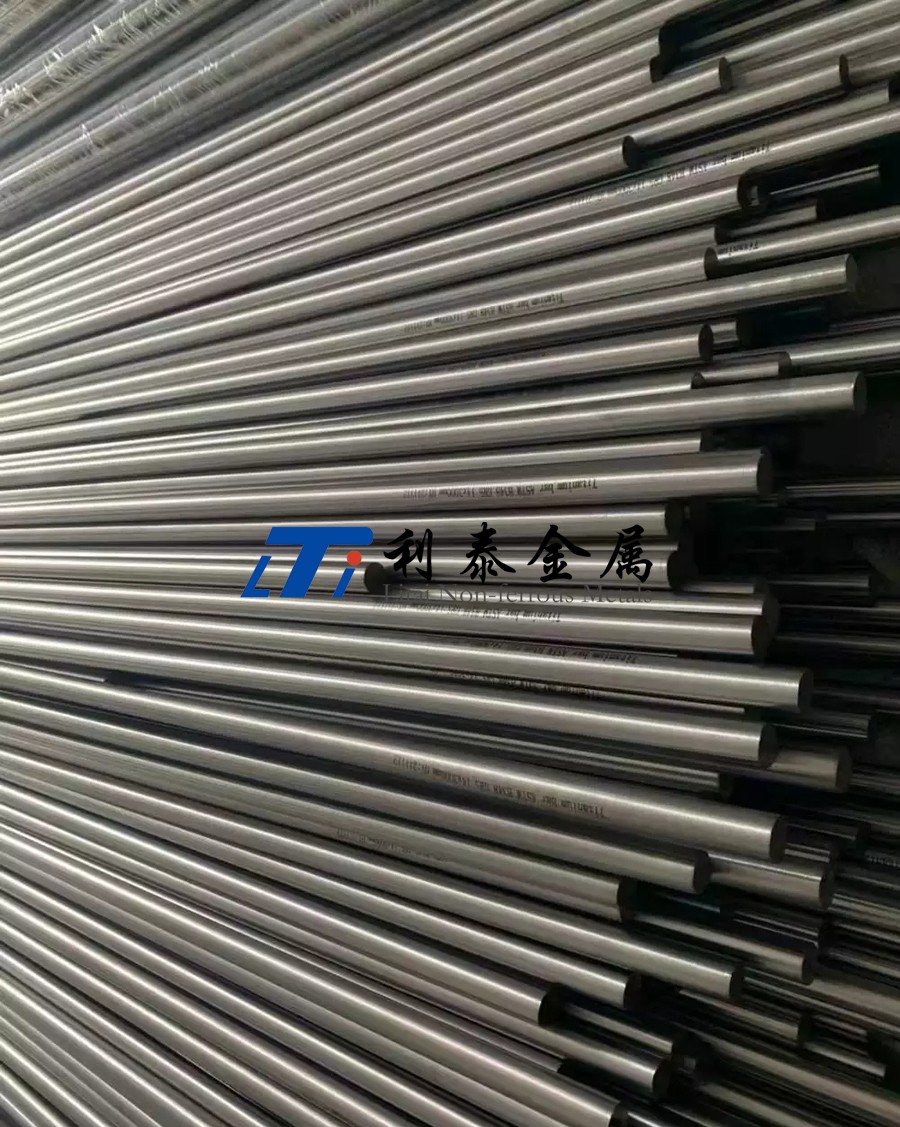

Ti70鈦合金棒

詳細描述

Ti70鈦合金棒是專為深海極端環境設計的尖端材料，其獨特的成分（Zr、Nb添加）與工藝（EBCHM精煉）賦予了卓越的耐高壓腐蝕與強韌性平衡。盡管成本高昂且加工復雜，但在載人深潛器、海底能源開采等領域具有不可替代性。采購時需嚴控熔煉工藝與深海性能驗證，加工中需防范氫脆與應力集中。相比鎳基合金，Ti70以輕量化優勢勝出；對比TC4 ELI，其在深海適應性上全面領先，是海洋強國戰略的核心材料之一。以下是利泰金屬關于Ti70鈦合金棒的應用、標準、特點、工藝等，概述如下：

1、性能

力學性能

抗拉強度：850-1000 MPa（退火態）

屈服強度：≥780 MPa

延伸率：≥12%（高塑性，適合深沖成型）

斷裂韌性：KIC≥65 MPa·m1/2（優于普通TC4）。

熱性能

工作溫度：長期使用溫度≤450℃，短期可達550℃（耐高溫氧化性能優異）。

熱膨脹系數：8.7×10??/℃（20-400℃）。

耐腐蝕性

深海耐蝕：5000米深海高壓（50 MPa）下腐蝕速率＜0.001 mm/年。

耐Cl?腐蝕：在5% NaCl溶液中點蝕電位≥1.2 V（SCE），顯著優于316L不銹鋼。

2、特點

優勢

深海適應性：專為深海高壓環境設計，耐靜水壓與應力腐蝕協同作用。

高強度/韌性平衡：通過納米級α相析出強化，兼具高強與抗裂紋擴展能力。

焊接性能優異：激光焊、電子束焊焊縫強度達母材90%以上。

缺點

加工成本高：需多次真空熔煉，原材料成本是TC4的2-2.5倍。

冷加工性受限：冷軋變形量需≤30%，需頻繁中間退火（750℃×1h）。

3、執行標準

國內標準

GB/T 3620.1-2016（規定Ti70成分為Ti-5Al-3Mo-1.5V-2Zr-0.5Nb）。

CB/T 3914-2020（船舶用鈦合金棒材技術條件，明確深海耐壓性能要求）。

GJB 2915A-2018（軍用深海裝備鈦合金材料規范）。

國際對應

類似美國Ti-6Al-4V ELI（ASTM F136），但Ti70添加Zr、Nb以增強耐蝕性。

4、應用領域

深海裝備

載人潛水器耐壓殼：“蛟龍號”級潛水器外殼（設計深度7000米）。

海底閥門與管道：耐Cl?腐蝕與高壓變形，壽命＞30年。

船舶與海洋工程

艦船螺旋槳軸：抗空泡腐蝕，較銅合金減重40%。

化工

深海采油樹部件：耐H?S/CO?酸性環境，抗應力腐蝕開裂。

航空航天

發動機短艙支架：450℃以下抗氧化，替代鎳基合金減重50%。

5、制造工藝

熔煉：三次真空自耗電弧熔煉（VAR） + 電子束冷床爐（EBCHM）精煉，控制O≤0.12%、H≤0.008%。

鍛造：

β相區開坯：980-1020℃鍛造，細化原始β晶粒至≤150μm。

α+β兩相區終鍛：850-900℃終鍛，形成雙態組織（初生α相占比40-50%）。

熱處理：

雙重退火：950℃×1h空冷 + 550℃×6h空冷，優化強韌性匹配。

加工：

深沖成型：需模具預熱至300℃，單次變形量≤25%。

焊接：真空電子束焊（真空度≤1×10?3 Pa），焊后600℃×2h去應力退火。

6、與其他合金對比

7、采購方法與注意事項

供應商篩選

資質認證：需具備NADCAP認證及船舶級材料生產資質（如CCS/ABS船級社認證）。

熔煉記錄：要求提供三次VAR熔煉的爐號及EBCHM精煉工藝報告。

合同要點

成分控制：明確Zr（1.8-2.2%）、Nb（0.4-0.6%），Fe≤0.15%。

性能保證：規定5000米靜水壓下屈服強度≥700 MPa（按CB/T 3914測試）。

到貨檢驗

深海模擬測試：在50 MPa高壓釜中浸泡30天，腐蝕速率≤0.002 mm/年。

無損檢測：超聲波探傷（Φ0.8mm平底孔當量缺陷不超標）。

加工建議

避免氫污染：禁用含氫切削液，加工后需真空退火（500℃×4h）。

表面處理：微弧氧化（膜厚20-30μm，擊穿電壓≥300 V）。
